Selbsthaltendes oder nicht selbsthaltendes Relais: Was ist besser?
2026-04-27 83

Relais sind wichtige Komponenten zur sicheren und effizienten Steuerung elektrischer Schaltkreise.Sie ermöglichen ein kleines Signal zum Schalten größerer Geräte wie Motoren, Lichter und Geräte.In vielen Systemen kann die Auswahl des richtigen Relaistyps Auswirkungen auf die Funktionsweise des gesamten Schaltkreises haben.In diesem Artikel wird der Unterschied zwischen selbsthaltenden und nicht selbsthaltenden Relais erläutert, wie sie funktionieren und wann Sie die einzelnen Relais verwenden sollten.Außerdem werden Verkabelung, häufige Fehler und Tipps zur Fehlerbehebung behandelt, um Ihnen bei der korrekten Verwendung von Relais in tatsächlichen Anwendungen zu helfen.

Katalog

Abbildung 1. Selbsthaltendes und nicht selbsthaltendes Relais

Was ist ein Relais?

A Relais ist ein elektrisch betätigter Schalter Dadurch kann ein kleines elektrisches Signal einen größeren und leistungsstärkeren Stromkreis sicher steuern.Dabei wird ein kleiner Strom an eine Spule gesendet, wodurch eine Magnetkraft entsteht, die interne Kontakte bewegt, um einen anderen Stromkreis zu öffnen oder zu schließen.Dies ermöglicht es einfachen Geräten wie einem Mikrocontroller oder einem Schalter, Geräte mit höherer Leistung wie Motoren, Lichter oder Geräte zu steuern, ohne direkt mit Hochspannung umgehen zu müssen.Ein Merkmal eines Relais ist elektrische Isolierung, wodurch die Steuerseite von der Lastseite getrennt bleibt und empfindliche Teile vor Beschädigung geschützt werden.Relais haben normalerweise normalerweise offene (NO) oder normalerweise geschlossene (NC) Kontakte, die definieren, ob der Stromkreis standardmäßig ausgeschaltet oder eingeschaltet ist.

Um zu verstehen, wie Relais in tatsächlichen Anwendungen funktionieren, schauen wir uns die beiden Haupttypen an: Selbsthaltende Relais und nicht selbsthaltende Relaisund wie jedes einzelne funktioniert.

Was ist ein Stromstoßrelais und wie funktioniert es?

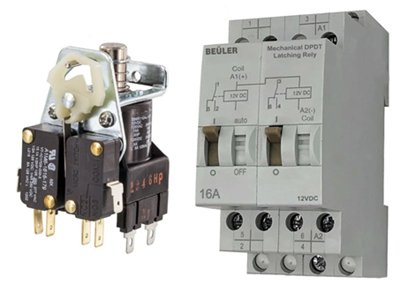

Abbildung 2. Beispiele für selbsthaltende Relais

A Selbsthaltendes Relais ist ein Relais, das auch dann ein- oder ausgeschaltet bleibt, wenn Sie die Stromversorgung trennen.Es „erinnert sichEs befindet sich im letzten Zustand, sodass Sie keine kontinuierliche Stromversorgung benötigen, um es in Position zu halten.Deshalb wird es auch a genannt bistabiles Relais.

So funktioniert es: Sie senden einen kurzen elektrischen Impuls an die Relaisspule und diese schaltet entweder EIN oder AUS.Im Inneren hält eine mechanische Verriegelung oder ein kleiner Magnet die Kontakte an Ort und Stelle.Sobald es umgeschaltet wird, bleibt es dort, auch wenn der Strom ausfällt.Um den Zustand wieder zu ändern, sendet man einfach einen weiteren Impuls.

Es gibt zwei gängige Typen.A Einzelspulen-Stromstoßrelais verwendet eine Spule und ändert seinen Zustand je nach Stromrichtung.A Doppelspulen-Stromstoßrelais verwendet zwei Spulen, eine Spule dient zum Einschalten und die andere zum Ausschalten.Doppelspulenkonstruktionen sind einfacher zu steuern und kommen in praktischen Schaltkreisen häufiger vor.Normalerweise verwenden Sie ein Stromstoßrelais, wenn Sie Energie sparen oder eine Einstellung auch bei Stromausfall beibehalten möchten.

Es gibt jedoch auch einige Dinge zu beachten.Der Steuerkreis kann etwas komplexer sein und Sie müssen sicherstellen, dass das richtige Signal gesendet wird, um seinen Zustand zu ändern.

Was ist ein nicht selbsthaltendes Relais und wie funktioniert es?

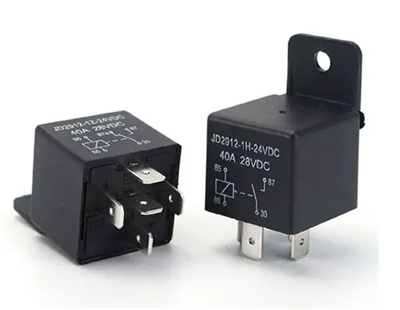

Abbildung 3. Nicht selbsthaltendes Kfz-Relais

A nicht selbsthaltendes Relais ist ein Relais, das nur eingeschaltet bleibt, während Sie Strom liefern.Sobald die Stromversorgung unterbrochen wird, kehrt es automatisch in den ursprünglichen Zustand zurück.Die letzte Position wird nicht gespeichert oder gespeichert.

So funktioniert es: Wenn Sie die Spule mit Strom versorgen, zieht sie die internen Kontakte und ändert den Schaltkreiszustand.Aber im Gegensatz zu einem Stromstoßrelais gibt es das Kein Verriegelungsmechanismus im Inneren.Wenn also die Stromversorgung unterbrochen wird, verschwindet die Magnetkraft und eine eingebaute Feder drückt die Kontakte in ihre Standardposition zurück.

Sie werden feststellen, dass es immer seinem Standardverhalten folgt.Ein normalerweise offenes (NO) Relais bleibt ausgeschaltet, bis Sie es mit Strom versorgen, während ein normalerweise geschlossenes (NC) Relais eingeschaltet bleibt, bis Sie es aktivieren.

Normalerweise verwenden Sie ein nicht selbsthaltendes Relais, wenn das Gerät nur laufen muss, solange Strom vorhanden ist, z. B. bei Motoren, Lüftern oder Steuerungssystemen, die bei einem Stromausfall sofort anhalten sollen.Es ist einfach zu bedienen, benötigt jedoch kontinuierliche Stromversorgung, damit es aktiv bleibt.

Selbsthaltendes und nicht selbsthaltendes Relais: Hauptunterschiede

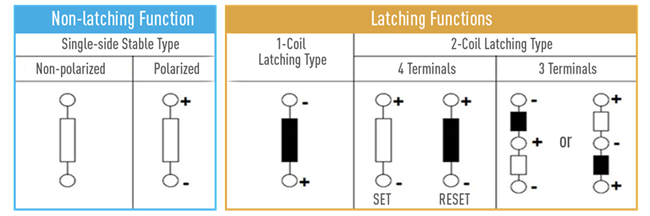

Abbildung 4. Selbsthaltende und nicht selbsthaltende Relaisfunktionen

Nachdem Sie nun gesehen haben, wie beide funktionieren, finden Sie hier einen einfachen Vergleich zwischen ihnen, damit Sie schneller eine Auswahl treffen können.

Ein selbsthaltendes Relais behält seinen letzten Zustand auch dann bei, wenn die Stromversorgung unterbrochen wird, während ein nicht selbsthaltendes Relais nur dann aktiv bleibt, wenn die Stromversorgung angelegt wird.Dieser eine Unterschied wirkt sich darauf aus, wie sie sich verhalten, wie viel Strom sie verbrauchen und wo Sie sie einsetzen sollten.Hier ist ein klarer Vergleich:

Zustandsgedächtnis

- Ein Stromstoßrelais merkt sich seinen letzten EIN- oder AUS-Zustand.
- Ein nicht selbsthaltendes Relais kehrt immer in seinen Standardzustand zurück.

Leistungsbedarf

- Ein Stromstoßrelais benötigt nur beim Schalten Strom.
- Ein nicht selbsthaltendes Relais benötigt kontinuierlich Strom, um eingeschaltet zu bleiben.

Energieeffizienz

- Stromstoßrelais sind energieeffizienter, insbesondere für Batteriesysteme.
- Nicht selbsthaltende Relais verbrauchen mit der Zeit mehr Strom.

Kontrollmethode

- Stromstoßrelais benötigen Impulssignale (manchmal separate EIN/AUS-Steuerung).
- Nicht selbsthaltende Relais sind einfacher, zum Aktivieren genügt es, Strom anzulegen.

Fehlerverhalten

- Selbsthaltende Relais bleiben bei einem Stromausfall in ihrem letzten Zustand.
- Nicht selbsthaltende Relais werden bei Stromausfall zurückgesetzt (sicherer für einige Systeme).

Typische Anwendungen

- Selbsthaltende Relais werden in intelligenten Geräten, Speicherschaltkreisen und Systemen mit geringem Stromverbrauch verwendet.
- Nicht selbsthaltende Relais werden in Motoren, Geräten und Systemen verwendet, die bei Stromausfall stoppen müssen.

Vor- und Nachteile von selbsthaltenden und nicht selbsthaltenden Relais

Selbsthaltendes Relais

Vorteile:

• Verbraucht sehr wenig Strom, da nur beim Schalten Strom benötigt wird

• Erinnert sich an den letzten Zustand, auch bei Stromausfall

• Ideal für batteriebetriebene und energiesparende Systeme

• Reduziert im Laufe der Zeit Wärme- und Stromverschwendung

Nachteile:

• Die Steuerung kann etwas komplexer sein (Impuls- oder Doppelspulensteuerung).

• Sie müssen den aktuellen Status in Ihrem System verfolgen

• Nicht ideal, wenn das System nach einem Stromausfall automatisch zurückgesetzt werden soll

Nicht selbsthaltendes Relais

Vorteile:

• Einfach zu bedienen, zum Aktivieren genügt es, Strom anzulegen

• Vorhersehbares Verhalten (kehrt immer zum Standardzustand zurück)

• Besser für ausfallsichere Systeme, bei denen der AUS-Zustand sicherer ist

• In den meisten Schaltkreisen einfacher zu entwerfen und zu steuern

Nachteile

• Benötigt kontinuierliche Stromversorgung, um eingeschaltet zu bleiben

• Verbraucht mit der Zeit mehr Energie

• Kann bei längerem Betrieb mehr Wärme erzeugen

Wann sollten Sie ein selbsthaltendes und ein selbsthaltendes Relais verwenden?

Die Wahl zwischen einem selbsthaltenden und einem nicht selbsthaltenden Relais hängt davon ab, wie sich Ihr System während und nach dem Anlegen der Stromversorgung verhalten soll.

Das solltest du Verwenden Sie ein Stromstoßrelais wann du willst Strom sparen oder den letzten Zustand beibehalten auch nachdem die Stromversorgung unterbrochen wurde.Es ist eine gute Wahl für batteriebetriebene Geräte, Smart-Home-Schalter und Systeme, die sich merken müssen, ob sie EIN oder AUS waren.Da es nur beim Schalten Strom benötigt, trägt es dazu bei, den Energieverbrauch im Laufe der Zeit zu senken.Dies ist auch in Situationen nützlich, in denen das Gerät auch nach einer Stromunterbrechung im letzten Zustand weiterarbeiten soll.

Auf der anderen Seite sollten Sie Verwenden Sie ein nicht selbsthaltendes Relais wann Sie das System wünschen Betrieb nur, solange Strom vorhanden ist.Es wird in Motoren, Lüftern, Geräten und industriellen Steuerungssystemen verwendet, bei denen das Gerät sofort stoppen soll, sobald die Stromversorgung unterbrochen wird.Dies macht es für viele Anwendungen zu einer sichereren Option, da es automatisch in den Standardzustand zurückkehrt.Es ist auch einfacher zu steuern, da Sie zur Aktivierung nur Strom aufwenden müssen.

So wählen Sie zwischen selbsthaltenden und nicht selbsthaltenden Relais

Die Auswahl des richtigen Relais ist nicht kompliziert, wenn Sie sich darauf konzentrieren, wie sich Ihr System verhalten muss.

Denken Sie zuerst nach über den Stromverbrauch.Wenn Ihr Projekt mit einer Batterie betrieben wird oder Sie Energie sparen möchten, ist ein Stromstoßrelais die bessere Wahl, da es nur beim Schalten Strom verbraucht.Wenn Stromverbrauch ist kein Problem, ein nicht selbsthaltendes Relais kann problemlos funktionieren.

Nächste, Überlegen Sie, was bei einem Stromausfall passieren soll.Wenn Sie möchten, dass das Gerät in seinem letzten Zustand bleibt, verwenden Sie ein selbsthaltendes Relais.Wenn Sie möchten, dass sich das System aus Sicherheitsgründen automatisch ausschaltet oder zurücksetzt, ist ein nicht selbsthaltendes Relais die sicherere Option.

Das sollte man sich auch anschauen Komplexität kontrollieren.Selbsthaltende Relais benötigen möglicherweise Impulssignale oder eine separate EIN/AUS-Steuerung, was die Konstruktion etwas komplexer macht.Nicht selbsthaltende Relais sind einfacher, da sie nur durch Anlegen von Strom aktiviert werden können.

Ein weiterer Faktor ist der Art der Anwendung.Für intelligente Geräte, speicherbasierte Systeme oder energieeffiziente Designs werden Stromstoßrelais verwendet.Für Motoren, Geräte und Industriesysteme, die nur unter Strom laufen sollen, sind nicht selbsthaltende Relais besser geeignet.

Verdrahtungsunterschiede zwischen selbsthaltenden und nicht selbsthaltenden Relais

Der Verdrahtungsunterschied ergibt sich hauptsächlich aus der Art und Weise, wie jedes Relais gesteuert wird.

A nicht selbsthaltendes Relais ist einfach zu verdrahten.Sie verbinden die Spule über einen Schalter oder ein Steuersignal mit einer Stromquelle.Wenn Strom angelegt wird, wird das Relais aktiviert.Wenn die Stromversorgung unterbrochen wird, schaltet es sich aus.Die Last wird über die COM-, NO- oder NC-Kontakte angeschlossen, je nachdem, wie sich der Stromkreis verhalten soll.Diese Einrichtung ist unkompliziert, da Sie nur eine Steuerleitung benötigen, um sie eingeschaltet zu halten.

A Selbsthaltendes Relais ist anders verkabelt, da es ein Signal zum Einschalten und ein anderes zum Ausschalten benötigt.In einem Doppelspulen-Stromstoßrelais haben Sie zwei separate Eingänge, eine Spule für SET (Einschalten) und eine andere für RESET (Ausschalten).Jede Spule wird durch einen kurzen Impuls ausgelöst.Bei einem Einzelspulen-Stromstoßrelais hängt die Verdrahtung von der Polarität ab, d. h. die Richtung des Stroms bestimmt, ob es ein- oder ausgeschaltet wird.Dadurch ist die Verkabelung im Vergleich zu einem nicht selbsthaltenden Relais etwas komplexer.

Häufige Fehler bei der Verwendung von Relais

Hier sind die häufigsten Fehler, die Sie bei der Verwendung von Relais vermeiden sollten:

Auswahl des falschen Relaistyps - Die Verwendung eines selbsthaltenden Relais anstelle eines nicht selbsthaltenden Relais (oder umgekehrt) kann zu Fehlverhalten des Systems führen.

Falsche Verkabelung (NO- und NC-Verwechslung) – Das Verwechseln von normalerweise offenen (NO) und normalerweise geschlossenen (NC) Kontakten kann dazu führen, dass das Gerät zur falschen Zeit ein- oder ausgeschaltet wird.

Verwendung der falschen Relaisleistung - Wenn das Relais nicht für Ihre Spannung oder Ihren Strom ausgelegt ist, können die Kontakte überhitzen, durchbrennen oder ausfallen.

Keine Flyback-Diode an der Spule - Das Überspringen der Diode kann zu Spannungsspitzen führen, die Ihren Mikrocontroller oder Steuerkreis beschädigen können.

Nicht selbsthaltende Relais zu lange eingeschaltet lassen - Kontinuierliche Stromversorgung kann zu einem höheren Energieverbrauch und zusätzlicher Wärme führen.

Ignorieren angemessener Isolierung und Schutz - Dies kann zu Lärmproblemen führen oder empfindliche elektronische Komponenten beschädigen.

Fehlerbehebung bei Relaisproblemen

Wenn Ihr Relais nicht richtig funktioniert, finden Sie hier einige häufige Probleme und wie Sie sie überprüfen können:

Relais klickt nicht (kein Schaltgeräusch) - Überprüfen Sie, ob die Spule Strom erhält.Verwenden Sie ein Multimeter, um die Spannung zu überprüfen.Liegt keine Spannung an, liegt das Problem möglicherweise im Steuerstromkreis oder in der Verkabelung.

Das Relais klickt, schaltet aber die Last nicht - Die Kontakte könnten beschädigt oder abgenutzt sein.Überprüfen Sie außerdem, ob die Lastverkabelung korrekt an COM, NO oder NC angeschlossen ist.

Das Relais bleibt EIN oder AUS - Dies kann aufgrund von verschweißten Kontakten oder mechanischem Versagen passieren.Überprüfen Sie bei Stromstoßrelais auch, ob das richtige Impulssignal gesendet wird.

Intermittierender Betrieb (funktioniert manchmal) – Lose Kabel, schlechte Verbindungen oder eine instabile Stromversorgung können dieses Problem verursachen.Überprüfen Sie alle Anschlüsse und Anschlüsse.

Überhitzungsrelais - Dies bedeutet normalerweise, dass das Relais überlastet ist oder zu viel Strom zieht.Stellen Sie sicher, dass die Relaisleistung Ihrer Last entspricht.

Der Steuerkreis reagiert nicht richtig - Wenn Sie einen Mikrocontroller verwenden, prüfen Sie, ob Komponenten wie eine Flyback-Diode fehlen oder ob die Signalpegel falsch sind.

Abschluss
