| RN102-2-02-1M1 | |
|---|---|
| Artikelnummer | RN102-2-02-1M1 |
| Hersteller | Schaffner EMC Inc. |
| Beschreibung | CMC 1.1MH 2A 2LN TH |
| Verfügbare Menge | 1300 pcs new original in stock. Angebots- und Angebotsanfrage |
| Datenblätter | 1.RN102-2-02-1M1.pdf2.RN102-2-02-1M1.pdf |
| RN102-2-02-1M1 Price |
Preis und Lieferzeit online anfordern or Email us: Info@ariat-tech.com |
| Technische Information von RN102-2-02-1M1 | |||
|---|---|---|---|
| Hersteller-Teilenummer | RN102-2-02-1M1 | Kategorie | Filter |
| Hersteller | Schaffner EMC, Inc. | Beschreibung | CMC 1.1MH 2A 2LN TH |
| Paket / Fall | Horizontal, 4 PC Pin | Verfügbare Menge | 1300 pcs |
| Nennspannung - DC | - | Nennspannung - AC | 300V |
| Größe / Dimension | 0.551" Dia x 0.551" W (14.00mm x 14.00mm) | Serie | RN |
| Bewertungen | - | Produktstatus | Active |
| Verpackung / Gehäuse | Horizontal, 4 PC Pin | Paket | Tube |
| Betriebstemperatur | -40°C ~ 100°C | Anzahl der Zeilen | 2 |
| Befestigungsart | Through Hole | Induktivität @ Häufigkeit | 1.1 mH @ 10 kHz |
| Höhe (max) | 0.366" (9.30mm) | Filtertyp | Power Line |
| Eigenschaften | - | DC-Widerstand (DCR) (Max) | 70mOhm (Typ) |
| Cutoff-Frequenz | 2A | Grundproduktnummer | RN102 |
| Genehmigungsbehörde | ENEC, UR, VDE |
Produktmodell

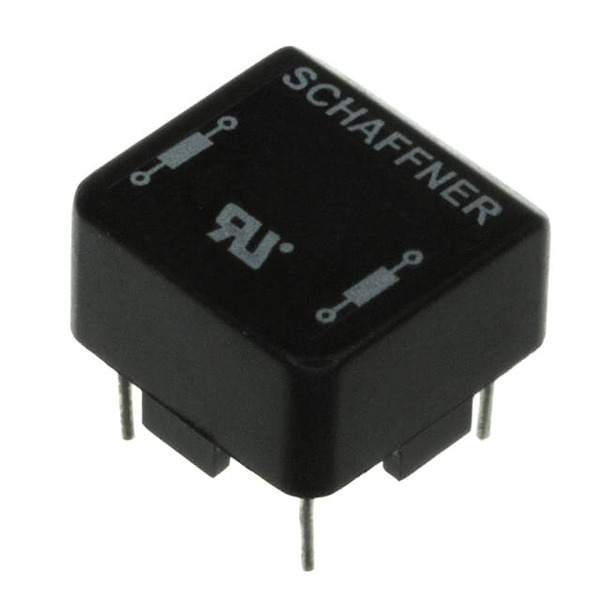

RN102-2-02-1M1
Einführung
Der RN102-2-02-1M1 ist ein Common-Mode-Drossel für Netzleitungen, der für Filteranwendungen entwickelt wurde.
Marke und Hersteller
Schaffner-EMC
Merkmale
Entwickelt für die Filterung von Netzleitungen
Durchsteckmontage
ENEC-, URund VDE-Zulassungen
Produktleistung
Effektiv bei der Reduzierung elektromagnetischer Störungen (EMI)
Betriebstemperaturbereich von -40 °C bis 100 °C
Technische Spezifikationen
Filtertyp: Netzleitung
Anzahl der Leitungen: 2
Induktivität @ Frequenz: 1,1 mH @ 10 kHz
Nennstrom (max.): 2A
Gleichstromwiderstand (DCR) (max.): 70 mOhm (typisch)
Spannungsbewertung AC: 300V
Betriebstemperatur: -40 °C bis 100 °C
Abmessungen, Form und Verpackung
Größe / Abmessung: 0,551" Durchmesser x 0,551" Breite (14,00 mm x 14,00 mm)
Höhe (max.): 0,366" (9,30 mm)
Verpackung: Tube
Verpackung / Gehäuse: Horizontal, 4-Pin
Qualität und Zuverlässigkeit
Hohe Zuverlässigkeit unter den angegebenen Betriebsbedingungen.
Entspricht den Sicherheitsund Leistungsstandards ENEC, UR, VDE.
Produktvorteile
Hoher Induktivitätswert bei niedrigen Frequenzen zur effektiven EMI-Unterdrückung.
Kompakte Größe, geeignet für platzbeschränkte Anwendungen.
Einfache Installation durch das Durchsteckdesign.
Wettbewerbsfähigkeit des Produkts
Überlegene Leistung und Qualität, unterstützt durch den Ruf von Schaffner im Bereich EMI-Filterlösungen.
Wettbewerbsfähig in Bereichen, die strenge EMI-Unterdrückung erfordern, ohne Platz oder Leistung zu opfern.
Kompatibilität
Entwickelt für den allgemeinen Gebrauch in einer Vielzahl von Anwendungen zur Filterung von Netzleitungen.
Standardzertifizierung und Konformität
ENEC-, UR-, VDE-zugelassen, was die Einhaltung europäischer und internationaler Sicherheitsund Leistungsstandards bestätigt.
Lebensdauer und Nachhaltigkeit
Robuste Konstruktion sorgt für eine lange Betriebsdauer, selbst unter anspruchsvollen Bedingungen.
Entspricht den einschlägigen Umweltstandards.
Tatsächliche Anwendungsbereiche
Industrielle Automatisierung
Stromversorgungen
Verbraucherelektronik, die EMI-Filterung benötigt
Telekommunikationsinfrastruktur
Mailen Sie uns: Info@Ariat-Tech.com oder RFQ RN102-2-02-1M1 Online.
