Wie Ihr Thermostat funktioniert und was jedes Kabel bewirkt
2025-11-21 3605

Ein Thermostat trägt dazu bei, dass Ihr Zuhause komfortabel bleibt, ohne Strom zu verschwenden.Es sieht zwar klein aus, funktioniert aber mit Kabeln, Sensoren und anderen Teilen, die alle richtig angeschlossen werden müssen.Wenn Sie wissen, wie diese Teile funktionieren, ist es einfacher, kleine Probleme zu lösen oder Ihr System zu aktualisieren.In diesem Artikel besprechen wir die Thermostatverkabelung und die Teile eines Thermostats.

Katalog

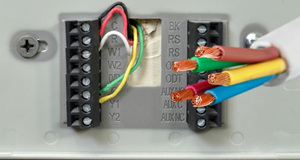

Was ist ein Thermostatkabel?

Ein Thermostat ist ein kleines Gerät prüft die Temperatur bei Ihnen zu Hause und sagt es Ihnen Heiz- oder Kühlsystem wann man sich umdrehen muss ein- oder ausschalten.Es erzeugt weder Wärme noch Kälte.Stattdessen steuert es Geräte wie Öfen, Klimaanlagen, Kessel und Wärmepumpen, sodass sie nur dann laufen, wenn sie benötigt werden.Dies trägt dazu bei, dass Ihr Zuhause behaglich bleibt und Energie gespart wird.

Thermostate gibt es in verschiedenen Ausführungen.Ältere mechanische Modelle verwenden a Grundzifferblatt.Digitale Thermostate liefern genauere Messwerte.Intelligente Thermostate können Ihre Routine erlernen und eine Verbindung herstellen WLAN, und passen Sie die Temperatur automatisch an.Egal welche Art Sie haben, das Hauptziel ist dasselbe: Ihr Zuhause ohne großen Aufwand komfortabel zu gestalten.

Wie funktionieren Thermostate?

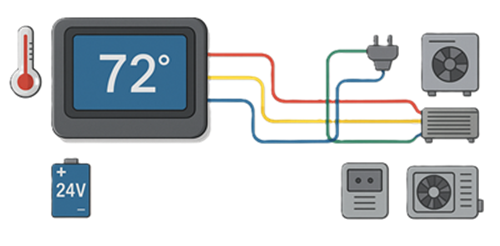

Abbildung 2. Thermostat und HVAC-System arbeiten zusammen

Ein Thermostat sorgt dafür, dass es in Ihrem Zuhause angenehm bleibt, indem er die Innentemperatur misst und Ihrem HVAC-System signalisiert, bei Bedarf zu laufen.

Temperaturerfassung- Ältere Thermostate verwenden mechanische Sensoren, während moderne Thermostate für die Genauigkeit auf elektronische Sensoren angewiesen sind.Der Thermostat vergleicht ständig die tatsächliche Temperatur mit Ihrer eingestellten Temperatur.

Kommunikation mit dem HVAC-System- Niederspannungskabel verbinden den Thermostat mit dem Ofen, der Klimaanlage oder der Wärmepumpe.Jeder Draht steuert eine bestimmte Funktion.Wenn der Thermostat Heizen oder Kühlen anfordert, schließt er einen Steuerkreis, der die entsprechenden Geräte aktiviert.

Stromversorgung- Die meisten Thermostate beziehen 24-Volt-Strom aus dem HVAC-System.Ein gemeinsames Kabel sorgt für eine konstante Stromversorgung für Displays, WLAN, Sensoren und Automatisierungsfunktionen.

Verstehen der Thermostatverkabelung

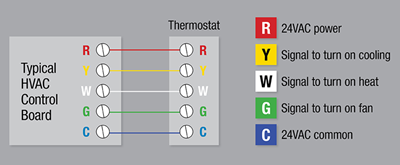

Abbildung 3. Standard-Niederspannungsthermostatverkabelung

Ein Thermostatkabel ist ein Niederspannungskabel das Steuersignale zwischen dem Thermostat und Ihren Heiz- oder Kühlgeräten überträgt.Diese Signale teilen dem System mit, wann es heizen, kühlen oder den Lüfter betreiben soll.Weil diese Drähte nur tragen 24-Volt-SteuerspannungSie sind sicherer und einfacher zu handhaben als Hochspannungsleitungen.

Die meisten Thermostatkabel enthalten massive Kupferleiter und kommen in Konfigurationen wie 18/2, 18/5 oder 18/8.Die erste Zahl gibt den Drahtquerschnitt an, während die zweite die Anzahl der einzelnen Drähte im Inneren angibt.Mehr Kabel ermöglichen die Unterstützung von Funktionen wie mehrstufiges Heizen oder Kühlen, intelligente Thermostat-Stromversorgung und Feuchtigkeitskontrolle.

Wenn Thermostatkabel durch gemeinsam genutzte Lüftungsräume verlaufen, schreiben die Bauvorschriften häufig Kabel mit Anschluss für den Verteilerkasten vor.Dieser Kabeltyp verfügt über einen flammhemmenden Mantel, der die Rauchentwicklung begrenzt und die Brandgefahr verringert.Für die Verkabelung außerhalb dieser Räume sind in der Regel Standard-Riser- oder Allzweckkabel akzeptabel.

Thermostat-Verkabelungs- und Steuerungssysteme im Vergleich

Niederspannungs- vs. Netzspannungs-Thermostatverkabelung

Typ der Verkabelung	Spannung	Wo Es ist gebraucht	Draht Eigenschaften	Kompatibel Thermostate	Wie um es zu identifizieren
Niederspannungsverkabelung	24 Volt	Zentrale HVAC-Systeme, Gas und Öl Öfen, Kessel, Wärmepumpen	Dünner, farbcodierter 18-Gauge-Vollkörper Kupferdrähte	Standardmäßig digital, programmierbar, und intelligente WLAN-Thermostate	Suchen Sie nach mehreren kleinen Farben Drähte, die an beschriftete Anschlüsse wie R, W, Y, G, C, O/B angeschlossen sind
Netzspannungsverkabelung	120 bis 240 Volt	Elektrische Fußleistenheizungen, elektrische Strahlungsheizung, teilweise ältere elektrische Anlagen	Dicke Drähte, normalerweise verbunden mit Drahtmuttern;trägt elektrische Last im Haushalt	Erfordert Netzspannungsthermostate nur	Suchen Sie nach großen Drähten, Drahtmuttern, oder Spannungsmarkierungen wie 120 V oder 240 V;Intelligente Thermostate sind nicht kompatibel

Kommunizierende Thermostate im Vergleich zu nicht kommunizierenden Thermostaten

Typ	Wie Es funktioniert	Funktionen	Kompatibilität	Am besten Für
Nicht kommunizierende Thermostate	Verwendet jeweils einzelne Drähte Kabel, das eine einzelne Funktion ausführt, z. B. Heizen, Kühlen, Lüfter oder Strom	Einfache Verkabelung, einfache Installation, weithin unterstützt	Funktioniert mit den meisten Standard-HLK-Anlagen Systeme	Häuser mit traditioneller Klimaanlage Setups oder grundlegende Upgrades
Kommunizierende Thermostate	Nutzt digitale Kommunikation zwischen dem Thermostat und der HVAC-Steuerplatine anstelle eines Kabels pro Kabel Funktion	Kann die Gebläsegeschwindigkeit anpassen, unterstützt mehrstufiges Heizen und Kühlen sowie Systemdiagnose	Markenspezifisch;nicht austauschbar mit Standard-Thermostaten	Fortschrittliche, hocheffiziente HLK-Anlage Systeme, die integrierte Steuerungen erfordern

2- bis 8-Draht-Thermostate verstehen

Thermostate verwenden typischerweise zwischen zwei und acht Drähte, abhängig vom HVAC-System und den gewünschten Funktionen.In modernen Häusern wird häufig eine Fünfleiterinstallation verwendet, da diese sowohl das Heizen als auch das Kühlen unterstützt und intelligente Thermostate kontinuierlich mit Strom versorgt.

Abbildung 4. 2-Draht-Thermostatkabel

2-Draht-Thermostat: Wird in einfachen reinen Heizsystemen wie Öfen verwendet.Ein Kabel sorgt für die Stromversorgung.Der andere verlangt nach Wärme.

Abbildung 5. 3-Draht-Thermostatkabel

3-Draht-Thermostat: Kommt häufig in Heizkesseln, älteren Heizgeräten und einigen Warmwasserbereitern vor.Der dritte Draht kann einen Lüfter steuern oder als gemeinsamer Anschluss dienen.

Abbildung 6. 4-Draht-Thermostatkabel

4-Draht-Thermostat: In Häusern mit einfachen Heiz- und Kühlsystemen oder Einsteiger-Wärmepumpen zu finden.Kabel werden normalerweise an Strom-, Wärme-, Kühl- und Lüfteranschlüsse angeschlossen.

Abbildung 7. 5-Draht-Thermostatkabel

5-Draht-Thermostat: Das heute am häufigsten verwendete Setup.Unterstützt Heizung, Kühlung und Lüftersteuerung und verfügt über ein spezielles gemeinsames Kabel für die Stromversorgung intelligenter Thermostate.

Abbildung 8. 6-Draht-Thermostatkabel

6-Draht-Thermostat: Einsatz in Systemen mit zweistufigem Heizen oder Kühlen oder Wärmepumpen mit Umschaltventilen.

Abbildung 9. 7-Draht-Thermostatkabel

7-Draht-Thermostat: Unterstützt fortschrittliche Systeme, die mehrstufiges Heizen und Kühlen, Zusatzheizung oder spezielle Steuerungen umfassen.

Abbildung 10. 8-Draht-Thermostatkabel

8-Draht-Thermostat: Konzipiert für komplexe Anlagen, typischerweise Wärmepumpen mit mehreren Heiz- und Kühlstufen.

Farbcodierung des Thermostatkabels

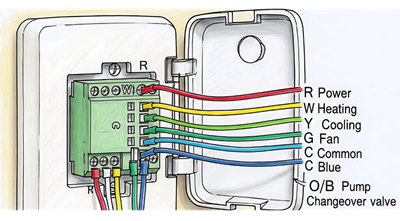

Abbildung 11. Farbcodierung des Thermostatkabels

Rotes Kabel (R, RC, RH)

Das rote Kabel versorgt den Thermostat mit 24-Volt-Strom vom Transformator.Es ist in fast jedem System vorhanden.Die meisten modernen Thermostate verwenden den R-Anschluss, während ältere Systeme möglicherweise über RC und RH zum Kühlen und Heizen von Transformatoren verfügen.Wenn sowohl RC als auch RH vorhanden sind, ist das rote Kabel möglicherweise geteilt.

Weißer Draht (W oder W1, W2)

Der weiße Draht steuert die Heizung.In einstufigen Systemen erfolgt der Anschluss an W oder W1.Bei mehrstufigen Systemen übernimmt ein zusätzlicher W2-Leiter die zweite Wärmestufe.Dieses Kabel verbindet normalerweise den Thermostat mit dem Ofen oder der Heizausrüstung.

Grüner Draht (G)

Das grüne Kabel steuert den Innengebläse.Es wird an die G-Klemme angeschlossen und ermöglicht dem Thermostat, den Lüfter unabhängig vom Heizen oder Kühlen zu betreiben.

Gelber oder blauer Draht (Y oder Y1, Y2)

Der gelbe Draht wird am häufigsten zur Kühlung verwendet.Es wird an die Y-Klemme angeschlossen und signalisiert den Kompressor der Klimaanlage.Einige Systeme verwenden Blau anstelle von Gelb.Mehrstufige Kühlsysteme können ein manchmal hellblaues Y2-Kabel zur Steuerung der zweiten Kühlstufe umfassen.

Schwarzer oder blauer Draht (C-Draht)

Das gemeinsame Kabel vervollständigt den 24-Volt-Stromkreis und versorgt den Thermostat kontinuierlich mit Strom.Es ist normalerweise schwarz oder blau.Intelligente Thermostate nutzen das C-Kabel zur Stromversorgung von Displays, WLAN und internen Sensoren.Ältere Systeme enthalten möglicherweise kein C-Kabel, bei Bedarf sind jedoch Adapter erhältlich.

Oranger oder dunkelblauer Draht (O/B)

Wärmepumpensysteme verwenden ein orangefarbenes oder dunkelblaues Kabel für das Umschaltventil.Dieses Ventil schaltet die Wärmepumpe zwischen Heiz- und Kühlmodus um.Die spezifische Funktion des O- oder B-Kabels kann je nach Hersteller variieren, daher ist es wichtig, das Gerätehandbuch zu lesen.

Zusätzliche Drähte in fortgeschrittenen Systemen

Fortgeschrittenere HVAC-Systeme umfassen möglicherweise zusätzliche Kabel für Funktionen wie:

Hellblaues Y2 für die Kühlung der zweiten Stufe

Braun W2 für die zweite Heizstufe

Braunes E für Notwärme

Kabel für Luftbefeuchter, Luftentfeuchter, Zusatzheizung oder Lüftungssteuerungen

Diese Kabel sind in einfachen Wohnsystemen weniger verbreitet, kommen aber in mehrstufigen oder hocheffizienten Geräten vor.

Was bewirken seltenere Thermostatkabel?

L-Draht: Wird in älteren Thermostaten für Kontrollleuchten verwendet.Moderne Thermostate brauchen es selten.

S, S1, S2: Anschluss an Außentemperatursensoren.Intelligente Thermostate ignorieren diese Kabel normalerweise.

G2, G3, GL, GM, GH: Wird in Systemen mit mehreren Lüftergeschwindigkeiten verwendet.Erfordert oft eine professionelle Installation.

Y3: Zeigt die Kühlung der dritten Stufe an.Selten und normalerweise nicht kompatibel mit den meisten intelligenten Thermostaten.

W3: Steuert die dritte Heizstufe oder die Notheizung.Erfordert eine sorgfältige Bewertung vor der Installation eines intelligenten Thermostats.

O- und B-Drähte: Steuern Sie das Umschaltventil der Wärmepumpe.Die richtige Konfiguration ist wichtig für das richtige Heizen und Kühlen.

Luftbefeuchter- und Luftentfeuchterkabel: Zu den Bezeichnungen gehören H, HUM, HUM1, H2 und D, DH, DHUM.Wird in Luftqualitätssystemen für das ganze Haus verwendet.

Was tun, wenn Ihr System kein C-Kabel hat?

Wenn Ihr Zuhause keine hat C-Draht, haben Sie noch ein paar einfache Möglichkeiten, einen intelligenten Thermostat zu installieren.Eine Möglichkeit ist die Verwendung eines C-Draht-Adapters, auch a genannt Power-Extender-Kit, wodurch eine C-Draht-Verbindung hergestellt wird, wenn Ihr System über die richtigen Anschlüsse verfügt.Eine andere Möglichkeit besteht darin, das zu verwenden G-Draht als C-Kabel, indem Sie das Lüfterkabel zum verschieben C-Terminal, aber das bedeutet, dass Sie die Einstellung „Nur Lüfter“ verlieren.Sie können auch eine kleine installieren 24-Volt-Transformator, wodurch der Thermostat über eine eigene Stromquelle verfügt, wenn Ihre Steuerplatine nicht über einen C-Anschluss verfügt. Dafür ist jedoch die Verlegung eines zusätzlichen Kabels erforderlich.Einige intelligente Thermostate sind so konzipiert, dass sie überhaupt ohne C-Kabel funktionieren und mit Batterien oder Stromkreisen mit geringem Stromverbrauch betrieben werden. Diese Modelle sind jedoch möglicherweise nicht so genau oder zuverlässig wie Modelle mit einer echten C-Kabel-Verbindung.

Schritt-für-Schritt-Thermostatinstallation

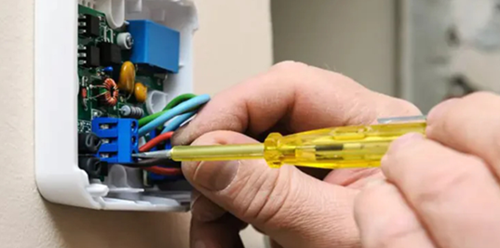

Abbildung 12. Thermostatinstallation oder Fehlerbehebung

1. Schalten Sie den Strom aus- Schalten Sie das HVAC-System am Leistungsschalter aus.

2. Entfernen Sie den alten Thermostat- Nehmen Sie die Frontplatte ab, aber lassen Sie die Kabel vorerst angeschlossen.

3. Drähte fotografieren und beschriften- Markieren Sie jeden Draht nach Anschluss mit Etiketten oder Klebeband.

4. Trennen Sie die Kabel und entfernen Sie die Basis- Klemmen lösen, lose Drähte sichern und die alte Rückplatte entfernen.

5. Installieren Sie die neue Basis- Führen Sie die Kabel durch den neuen Sockel und befestigen Sie ihn waagerecht an der Wand.

6. Schließen Sie die Drähte an- Passen Sie die Drähte an die Klemmen an.Sichern Sie die Verbindungen und prüfen Sie, ob ein erforderlicher gemeinsamer Draht vorhanden ist.

7. Befestigen Sie die Frontplatte und stellen Sie die Stromversorgung wieder her- Bringen Sie die Frontplatte des Thermostats an und schalten Sie den Strom wieder ein.

8. Konfigurieren und testen- Befolgen Sie die Einrichtungsanweisungen des Thermostats und testen Sie die Heiz-, Kühl- und Lüftermodi.

Häufige Verkabelungsfehler, die Sie vermeiden sollten

Rc und Rh verwechseln- Dies kann dazu führen, dass sich Ihre Heizung oder Kühlung nicht einschaltet, da jedes Terminal ein anderes System steuert.

Vertrauen Sie auf Kabelfarben statt auf Klemmenbeschriftungen- Die Kabelfarben stimmen nicht immer. Ordnen Sie die Kabel daher immer den gekennzeichneten Anschlüssen zu.

Vergessen oder unsachgemäße Handhabung des Rc-Rh-Jumpers- Ohne den Jumper funktionieren Systeme mit einer Stromquelle möglicherweise nicht ordnungsgemäß.

Verwirrende O/B und W bei Wärmepumpen- Eine Verwechslung kann dazu führen, dass die Wärmepumpe im falschen Modus läuft.

Lassen Sie ungenutzte Drähte frei- Freiliegende Drähte können Kurzschlüsse oder Systemschäden verursachen. Verschließen oder befestigen Sie sie daher sicher.

Abschluss

Ein Thermostat spielt eine wichtige Rolle dabei, wie Ihr Zuhause heizt und kühlt.Wenn Sie verstehen, was die Kabel bewirken, wie das System an Ihre HVAC-Geräte angeschlossen wird und wie verschiedene Thermostattypen funktionieren, können Sie Ihre Anlage mit weniger Stress installieren, austauschen oder Fehler beheben.Mit den richtigen Schritten und ein wenig Pflege läuft Ihr System reibungslos und sorgt das ganze Jahr über für Komfort in Ihrem Zuhause.
