DC/DC-Wandler vs LDO-Regler: Unterschiede, Effizienz, Wärme und Anwendungsfälle
2026-05-18 268

Die Wahl zwischen einem DC/DC-Wandler und einem LDO-Regler umfasst mehr als die Auswahl der richtigen Ausgangsspannung.Die Entscheidung kann sich auf Effizienz, Wärmeerzeugung, Batterielebensdauer, Ausgangsgeräusch und Gesamtsystemleistung auswirken.DC/DC-Wandler werden häufig verwendet, wenn ein höherer Wirkungsgrad und eine größere Spannungsumwandlung erforderlich sind, während LDO-Regler häufig für eine saubere und rauscharme Stromversorgung ausgewählt werden.Das Verständnis der Stärken und Grenzen jedes Ansatzes hilft, häufige Designprobleme zu vermeiden.In diesem Artikel werden ihre Unterschiede anhand praktischer Beispiele und realer Anwendungsszenarien erläutert.

Katalog

Was ist der Unterschied zwischen einem DC/DC-Wandler und einem LDO-Regler?

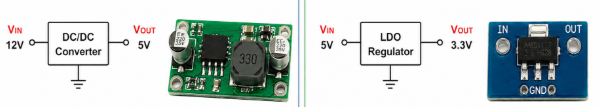

DC/DC-Wandler und LDO-Regler regeln beide die Spannung, arbeiten jedoch mit deutlich unterschiedlichen Methoden. DC/DC-Wandler Energie übertragen durch Hochfrequenzschaltung Elemente kombiniert mit Induktoren und Kondensatoren.Denn Power-Geräte verbringen die meiste Zeit im Vollbetrieb EIN oder AUS Der Energieverlust wird minimiert und die Effizienz ist in der Regel deutlich höher als bei linearer Regelung.Dies macht DC/DC-Wandler besonders nützlich in batteriebetriebenen Systemen und Anwendungen, die einen höheren Ausgangsstrom oder eine umfangreiche Spannungswandlung erfordern.

Der Nachteil besteht darin, dass der Schaltvorgang Nebenwirkungen mit sich bringt.Schnelles Schalten erzeugt Ausgangswelligkeit und kann erzeugen elektromagnetische Interferenz (EMI)Dies kann Auswirkungen auf nahegelegene empfindliche Schaltkreise haben, wenn Filterung und Layout nicht sorgfältig geplant sind.Obwohl DC/DC-Wandler thermische Verluste reduzieren und den Wirkungsgrad verbessern, ist ihre Schaltung aufgrund der zusätzlichen Schalt- und Energiespeicherkomponenten im Allgemeinen komplexer.

LDO-Regulatoren Verwenden Sie einen linearen Regulierungsansatz, bei dem es zu Überschüssen kommt Spannung fällt ab über ein internes Passelement, um eine stabile Ausgabe aufrechtzuerhalten.Da sie nicht auf Schaltvorgänge angewiesen sind, bieten LDOs natürlich sehr viel geringes Ausgangsrauschen und minimale WelligkeitDadurch eignen sie sich gut für empfindliche Analog-, HF-, Audio- und Präzisionsschaltkreise.Der Nachteil ist ein geringerer Wirkungsgrad, wenn die Differenz zwischen Eingangs- und Ausgangsspannung groß wird, da ungenutzte Energie als Wärme verloren geht.Daher kommt es bei LDOs unter höheren Leistungsbedingungen oft zu einem deutlicheren Wärmeaufbau als bei DC/DC-Wandlern.

DC/DC-Wandler vs. LDO: Direkter Vergleich

Obwohl sowohl DC/DC-Wandler als auch LDO-Regler eine stabile Ausgangsspannung liefern, unterscheiden sie sich erheblich in Effizienz, thermischem Verhalten, Rauschverhalten und Implementierungskomplexität.Die Wahl hängt von den Anwendungsprioritäten wie Batterielebensdauer, Laststrom, Anforderungen an das Ausgangsrauschen und dem verfügbaren Platz auf der Leiterplatte ab.

Funktion	DC/DC Konverter	LDO Regulator
Spannungsumwandlung	Buck, Boost, Buck-Boost	Nur Abstieg
Effizienz	Typischerweise 80–95 %	Typischerweise 50–70 %
Wärmeerzeugung	Niedriger	Höher
Ausgangsgeräusch	Höher	Extrem niedrig
EMI	Erfordert Abhilfe	Minimal
Externe Komponenten	Mehrere	Nur wenige
PCB-Komplexität	Höher	Niedriger
Aktuelle Fähigkeit	Hoch	Mäßig
Ruhestrom	Manchmal höher	Oft sehr niedrig
Beste Verwendung	Hochstromsysteme	HF- und analoge Systeme

DC/DC-Wandler sind im Allgemeinen besser geeignet, wenn das Design große Spannungsunterschiede zwischen Eingang und Ausgang oder einen höheren Strombedarf erfordert, da ihre Schaltarchitektur Leistungsverluste und Wärmeentwicklung minimiert.LDO-Regler werden häufiger für Schaltkreise mit geringerer Stromstärke und rauschempfindlicher Schaltungen ausgewählt, da sie einen saubereren Ausgang mit minimaler Welligkeit liefern.In praktischen Designs bestimmen Effizienz, Strompegel und Geräuschanforderungen normalerweise, welcher Ansatz besser geeignet ist.

Effizienz und Wärme: Warum LDOs heiß werden

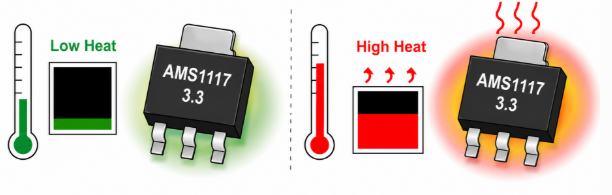

Abbildung 2. Verhalten bei niedriger und hoher Hitze in LDO-Anwendungen unter verschiedenen Betriebsbedingungen

Praktische Betriebsbedingungen machen den Unterschied zwischen einer geeigneten und einer ungeeigneten LDO-Anwendung oft sehr deutlich.Beispielsweise ist die Umwandlung von 5 V in 3,3 V bei 100 mA normalerweise ein sinnvoller Anwendungsfall für einen LDO-Regler.Der Spannungsunterschied ist gering und der Strombedarf gering, sodass der Leistungsverlust begrenzt bleibt:

P=(5-3,3)×0,1=0,17W

Ein Wärmeverlust von nur 0,17 W ist in vielen kompakten Designs normalerweise beherrschbar, ohne dass nennenswerte thermische Probleme auftreten.

Die Situation ändert sich, wenn sowohl der Spannungsabfall als auch der Laststrom ansteigen.Erwägen Sie die Umwandlung von 12 V in 3,3 V bei 500 mA mithilfe eines LDO:

P=(12-3,3)×0,5=4,35W

In diesem Fall werden 4,35 W direkt als Wärme im Regler abgegeben.Dieser Wärmeverlust kann die Gerätetemperatur schnell ansteigen lassen und erfordert möglicherweise größere Leiterplatten-Kupferflächen oder zusätzliche Wärmeableitungsmaßnahmen.Unter diesen Bedingungen wird ein LDO für viele Anwendungen unpraktisch.

Szenario	LDO Eignung	Hitze Verhalten	Bevorzugt Lösung
5 V → 3,3 V bei 100 mA	Passend	Geringe Hitze	LDO
12 V → 3,3 V bei 500 mA	Schlechte Passform	Erhebliche Wärmeentwicklung	DC/DC-Wandler

Dieses Beispiel zeigt, warum LDO-Regler im Allgemeinen besser für Schwachstromanwendungen mit kleinen Spannungsunterschieden geeignet sind, während DC/DC-Wandler häufig bevorzugt werden, wenn Spannungsabfall und Laststrom ansteigen.Große Spannungsreduzierungen in Kombination mit einem höheren Strombedarf führen dazu, dass Linearregler eine beträchtliche Eingangsleistung in Wärme statt in nutzbare Ausgangsenergie umwandeln.

Ausgangsrauschen, Welligkeit und EMI-Leistung

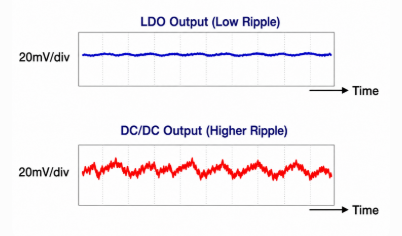

Abbildung 3. LDO: Untere Welligkeit |DC/DC: Höhere Welligkeit

Die Rauschleistung wird oft nicht nur daran gemessen, wie viel Welligkeit ein Regler erzeugt, sondern auch daran, wie sich dieses Rauschen auf empfindliche Schaltkreise auswirkt.Die folgenden Beispiele zeigen, wie Schaltrauschen das Schaltungsverhalten beeinflussen und wie diese Effekte reduziert werden können.

Lärm Quelle	Auswirkungen auf Circuit	Lösung
Schaltwelligkeit von DC/DC Konverter	Führt die Messung von ariat-Ionen ein und verringerte Genauigkeit in ADC-Eingangsschienen	Fügen Sie nach der DC/DC-Stufe einen LDO hinzu um saubereren Strom bereitzustellen
Hochfrequenzschaltung Harmonische	Kann die HF-Empfindlichkeit verringern oder die WLAN-Leistung beeinträchtigen	Verwenden Sie Filter, Abschirmung usw dedizierte LDO-betriebene HF-Schienen
Schaltspitzen und leitungsgebunden Lärm	Kann hörbares Zischen erzeugen, Es kann zu Verzerrungen oder schlechterer Audioqualität kommen	Power-Audio-Abschnitte von rauscharme LDO-Ausgänge
EMI-Kopplung in Analogsensor Lieferungen	Kann zu instabilen Messwerten führen oder erhöhter Sensorfehler	Sensorschienen isolieren und LDO verwenden Filterung
Kopplung von PCB-Schaltgeräuschen	Kann die analoge Präzision beeinträchtigen Schaltkreise und Low-Level-Signale	Sorgfältige Anordnung, Erdung, Ferritperlen und Filterung

Dieses Verhalten erklärt, warum LDO-Regler häufig für ADC-Referenzschienen, HF-Module, Audioschaltungen und Präzisionssensoren verwendet werden.Diese Schaltkreise verarbeiten oft kleine Signale, bei denen selbst geringfügige Störungen der Stromversorgung die Messgenauigkeit oder Signalqualität direkt beeinträchtigen können.

In vielen praktischen Designs sorgt zunächst ein DC/DC-Wandler für eine effiziente Spannungsumwandlung, gefolgt von einem LDO für empfindliche analoge Abschnitte.Dieser Ansatz kombiniert die Effizienzvorteile der Schaltregelung mit den saubereren Ausgangseigenschaften, die für rauschempfindliche Schaltkreise erforderlich sind.

Wann sollte ein DC/DC-Wandler verwendet werden?

DC/DC-Wandler werden in der Regel bevorzugt, wenn die Spannungsdifferenz zwischen Eingang und Ausgang groß ist, der Laststrom höher ist oder Energieeffizienz und thermische Leistung wichtig sind.In diesen Situationen kann der Einsatz eines LDO eine beträchtliche Menge der Eingangsenergie in Wärme umwandeln, während ein Schaltregler die gleiche Umwandlung mit viel geringerem Leistungsverlust durchführen kann.

Bewerbung Szenario	Beispiel	Warum DC/DC wird bevorzugt
Abstieg vom moderaten Input Spannung	12V → 5V	Große Spannung Tropfen kann in einem LDO übermäßige Hitze erzeugen
Industrielle Energieumwandlung	24V → 5V	Hohe Eingangsspannung macht linear Regulierung ineffizient
Batteriebetriebene Elektronik	Batterie → 3,3 V	Verbessert die Akkulaufzeit durch höhere effizienz
Motor- und Steuerungssysteme	12V → Logik- und Steuerschienen	Bewältigt höheren Strom mit niedrigerem thermischer Stress
Eingebettete und IoT-Systeme	9V/12V → 3,3V MCU-Versorgung	Reduziert Energie- und Wärmeverschwendung Generation
Automobilelektronik	Fahrzeugbatterie → Systemschienen	Unterstützt einen breiten Eingangsspannungsbereich Bereiche effizient
Hochstrom-Digitalschaltungen	Prozessor, Display, bzw Kommunikationsschienen	Besser geeignet für größere Ströme Nachfrage

Anwendungen mit hohem Spannungsabfall und hohem Strombedarf sind in der Regel gute Kandidaten für DC/DC-Wandler.Beispielsweise würde die Umwandlung von 12 V in 3,3 V bei 500 mA mit einem LDO erhebliche Energie in Form von Wärme abführen, während ein DC/DC-Wandler die gleiche Aufgabe viel effizienter erledigen kann.Aus diesem Grund werden Schaltregler häufig in batteriebetriebenen Geräten, in der Industrieelektronik und in Hochleistungssystemen eingesetzt, bei denen thermische Leistung und Effizienz einen direkten Einfluss auf das Systemdesign haben.

Wann sollte ein LDO-Regler verwendet werden?

LDO-Regler werden manchmal als einfachere Alternative zu Schaltreglern angesehen, sie sind jedoch keine Lösung der unteren Preisklasse.In vielen Systemen wird bewusst ein LDO ausgewählt, da sein von Natur aus geringes Rauschen, die minimale Welligkeit und die einfache Implementierung Vorteile bieten, die Schaltregler nicht einfach erreichen können.Der Schlüssel liegt darin, den Regler an die Anwendung anzupassen, und nicht davon auszugehen, dass eine höhere Effizienz immer auch eine bessere Leistung bedeutet.

Bewerbung Szenario	Beispiel	Warum LDO wird bevorzugt
ADC-Referenz- und Analogschienen	5 V → 3,3 V bei niedrigem Strom	Geringes Rauschen verbessert die Messung Genauigkeit
Leistung des HF-Moduls	3,6 V → 3,3 V	Eine sauberere Versorgung kann das Signal verbessern Empfindlichkeit
Audioschaltungen	Codec, Verstärker, Mikrofon Schienen	Reduziert Welligkeit und unerwünschte Geräusche
Präzisionssensoren	Sensorversorgungsschienen	Minimiert den Stromverbrauch Messung v ariat-Ion
Nachregelung nach DC/DC	3,6 V → 3,3 V Reinigungsstufe	Entfernt Schaltgeräusche empfindliche Schienen
Batteriesysteme mit geringem Stromverbrauch	Kleine Sensoren und tragbar Geräte	Bietet oft einen sehr niedrigen Standby-Modus aktuell
Anwendungen mit geringem Spannungsabfall	5 V → 3,3 V bei niedrigem Strom	Begrenzte Wärmeentwicklung mit einfache Umsetzung

LDO-Regler funktionieren am besten, wenn der Strombedarf relativ gering ist und Eingangs- und Ausgangsspannungen bereits nahe beieinander liegen.Ihre Stärken sind saubere Ausgangsleistung und geräuscharme Leistung statt maximaler Effizienz.

Eine praktische Einschränkung sollte immer berücksichtigt werden: Vermeiden Sie es, einen LDO in Anwendungen mit großem Spannungsabfall und hohem Strombedarf zu zwingen.Beispielsweise kann die Umwandlung von 12 V in 3,3 V bei mehreren hundert Milliampere zu erheblicher Wärmeableitung und thermischer Belastung führen.In diesen Fällen wird ein LDO außerhalb seines idealen Betriebsbereichs verwendet und ist nicht insgesamt die falsche Technologie.

Wann sollten DC/DC + LDO zusammen verwendet werden?

Viele praktische Systeme verwenden eine kombinierte Leistungsarchitektur, da weder ein DC/DC-Wandler noch ein LDO allein das beste Gleichgewicht zwischen Effizienz und Rauschverhalten bieten.Eine übliche Struktur ist:

Batterie / 12-V-Eingang → DC/DC-Wandler → LDO → RF / ADC / Sensorschienen

In dieser Architektur übernimmt der DC/DC-Wandler die Hauptstufe der Spannungsreduzierung.Beispielsweise kann eine Batterie oder ein 12-V-Eingang mithilfe eines Schaltreglers zunächst in 3,6 V umgewandelt werden.Die Durchführung dieses großen Spannungsabfalls allein mit einem LDO würde zu übermäßigem Leistungsverlust und Wärme führen, insbesondere wenn der Laststrom ansteigt.Die DC/DC-Stufe erledigt diese Umwandlung effizient und minimiert gleichzeitig die thermische Belastung.

Der LDO wird dann nach der Schaltstufe platziert, um eine endgültige Strombereinigung zu gewährleisten.Obwohl der DC/DC-Wandler die Effizienz verbessert, kann der Schaltvorgang zu Welligkeit und hochfrequentem Rauschen führen.Empfindliche Schaltkreise wie HF-Module, ADC-Referenzen, Präzisionssensoren und analoge Signalpfade können von diesen Störungen betroffen sein.Durch die Reduzierung von 3,6 V auf 3,3 V entfernt der LDO einen Großteil der verbleibenden Welligkeit und sorgt für eine sauberere Versorgungsschiene.

Bei diesem Ansatz geht es nicht einfach nur um die Wahl eines DC/DC-Wandlers oder eines LDO.Ein DC/DC-Wandler allein kann auf empfindlichen Schienen unerwünschte Schaltgeräusche hinterlassen, während ein LDO allein bei der Bewältigung großer Spannungsunterschiede thermisch ineffizient werden kann.Durch die Kombination beider Technologien kann das Design einen hohen Wirkungsgrad beibehalten und gleichzeitig rauscharme Leistung dort liefern, wo die Signalqualität am wichtigsten ist.

Beispiel für ein praktisches Energiedesign: Batteriebetriebener IoT-Sensor

Ein batteriebetriebenes IoT-Sensorsystem muss oft drei Anforderungen gleichzeitig erfüllen: lange Batterielebensdauer, geringe Wärmeentwicklung und sauberer Strom für die drahtlose Kommunikation.Stellen Sie sich ein Design vor, das von einem 3,7-V-Lithium-Ionen-Akku mit einer 3,3-V-MCU, einem HF-Modul und mehreren Sensoren angetrieben wird.Der geschätzte Systemstrom beträgt etwa 300 mA, was die Stromversorgungsarchitektur zu einer wichtigen Designentscheidung macht.

Systemanforderungen

Anforderung	Wert
Batterie	3,7 V Li-Ion
MCU	3,3 V
RF-Modul	Lärmempfindlich
Geschätzte Gesamtlast	300mA

Energiearchitektur

Batterie → MP1584 → LP5907 → HF-Modul

Diese Architektur verwendet zwei Regulierungsbehörden mit unterschiedlichen Verantwortlichkeiten:

Gerät	Primär Rolle
MP1584	Hocheffiziente Spannung Konvertierung
LP5907	Rauscharme Leistungsbereinigung für HF Schaltkreise

Die alleinige Verwendung eines LDO direkt aus der Batterie ist für diese Art von System normalerweise nicht ideal.Die Batteriespannung kann während des Betriebs schwanken, und wenn das gesamte System nur über einen Linearregler versorgt wird, erhöht sich der Leistungsverlust und die Batterielaufzeit verkürzt sich.Wenn der Systemstrom ansteigt, würde der LDO mehr Energie als Wärme abgeben, anstatt sie effizient an die Last abzugeben.

Auch die alleinige Verwendung eines Abwärtswandlers ist nicht immer die beste Lösung.Obwohl der MP1584 eine effiziente Leistungsumwandlung bietet, können Schaltregler zu Welligkeit und hochfrequentem Rauschen führen.HF-Schaltkreise reagieren empfindlich auf Versorgungsstörungen und Schaltrauschen kann die Signalstabilität, die Empfängerempfindlichkeit oder die Kommunikationsleistung beeinträchtigen.

Bei diesem Design übernimmt der MP1584 die Effizienz und führt die Hauptstromumwandlung mit geringerem Wärmeverlust durch, während der LP5907 die rauscharme Regelung übernimmt und die Versorgung reinigt, bevor der Strom den HF-Bereich erreicht.Das Ergebnis ist ein praktisches Gleichgewicht: effiziente Stromumwandlung für eine längere Akkulaufzeit und sauberere Stromversorgung für eine stabile drahtlose Leistung.

Häufige Fehler bei der Auswahl von Spannungsreglern

Viele Probleme mit der Stromversorgung werden eher durch Fehler bei der Reglerauswahl als durch Komponentenausfälle verursacht.Die folgende Tabelle fasst häufige Fehler, ihre Folgen und empfohlene Lösungen zusammen.

Gewöhnlich Fehler	Beispiel	Potenzial Problem	Empfohlen Lösung
Verwendung eines LDO mit großer Spannung Tropfen und hoher Strom	12V → 3,3V bei 2A	Übermäßige Wärmeentwicklung und mögliche thermische Abschaltung	Verwenden Sie für Hauptstrom einen DC/DC-Wandler Spannungsreduzierung
Auswahl nur nach Ausgangsspannung	Wählen Sie einen 3,3-V-Ausgang ohne Überprüfung der Verlustleistung	Der Regler scheint korrekt zu sein elektrisch, überhitzt aber im Betrieb	Berechnen Sie vorher den Leistungsverlust Auswahl
Ignorieren thermischer Anforderungen	Hochstromanwendungen mit eingeschränkte PCB-Kühlung	Reduzierte Zuverlässigkeit und Instabilität Betrieb	Überprüfen Sie das thermische Design und die Wärme Dissipation
Schaltrauschen in der HF wird ignoriert Systeme	Direkte Stromversorgung des Abwärtswandlers HF-Schaltung	Reduzierte HF-Empfindlichkeit und Kommunikationsinstabilität	Fügen Sie eine Filterung hinzu oder platzieren Sie einen LDO nach der DC/DC-Stufe
Versorgung empfindlicher Analogschienen direkt vom Schaltausgang	ADC, Sensoren oder Audioschaltungen verbunden mit lauten Schienen	Messfehler oder unerwünscht Signalrauschen	Verwenden Sie rauscharme LDO-Bereinigungsstufen
Nur Effizienz priorisieren	Auswahl von Schaltreglern für jede Stromschiene	Rauschempfindliche Schaltkreise können Leistungsprobleme auftreten	Passen Sie den Reglertyp an Anwendungsanforderungen

Die häufigsten Fehler bei der Reglerauswahl treten dann auf, wenn nur ein Parameter wie Ausgangsspannung oder Wirkungsgrad berücksichtigt wird, während thermisches Verhalten, Laststrom und Geräuschanforderungen außer Acht gelassen werden.Ein Regler, der elektrisch geeignet erscheint, kann in realen Anwendungen zu Überhitzung, verringerter Batterieleistung oder Signalintegritätsproblemen führen.Eine wirksame Reglerauswahl erfordert die gemeinsame Bewertung von Spannungsdifferenz, Strombedarf, thermischen Grenzen und Schaltkreisempfindlichkeit, anstatt sich auf eine einzige Spezifikation zu verlassen.

Gängige IC-Beispiele: LM2596, MP1584, AMS1117 und LP5907

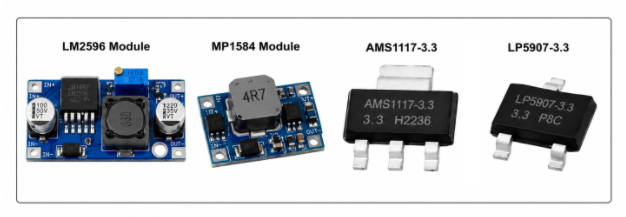

Abbildung 4. Beispiele für gängige Regler-ICs: LM2596, MP1584, AMS1117 und LP5907

Die folgenden Geräte sind häufig verwendete Beispiele für DC/DC-Wandler und LDO-Regler.Jedes Gerät verfolgt unterschiedliche Designziele wie Effizienz, Stromfähigkeit, geräuscharmen Betrieb oder Einfachheit der Implementierung.Die Auswahl des richtigen Geräts hängt von der Anwendung ab und nicht nur von der Ausgangsspannung oder Beliebtheit.

IC	Typ	Passend Anwendungsszenario	Einschränkungen
LM2596	DC/DC-Abwärtswandler	Universeller Abstieg Konvertierung wie 12V → 5V Stromschienen, eingebettete Systeme und Entwicklung Projekte	Größere externe Komponenten, älter Schaltfrequenz, Welligkeit und EMI erfordern Aufmerksamkeit
MP1584	DC/DC-Abwärtswandler	Kompakte batteriebetriebene Geräte, eingebettete Systeme, IoT-Produkte und effiziente Spannungswandlung	Schaltgeräusche können Auswirkungen haben empfindliche Analog- oder HF-Schaltkreise
AMS1117	LDO-Regler	Anwendungen mit geringem Spannungsabfall und einfache Niederstrom-Stromschienen	Große Spannungsabfälle und höher Strömungen können übermäßige Hitze erzeugen
LP5907	LDO-Regler	HF-Module, ADC-Referenzen, Präzisionssensoren, Audioschaltkreise und Reinigung nach der Regulierung	Begrenzte Effizienzvorteile für große Eingangs-Ausgangsspannungsunterschiede

Kein einzelner Regler-IC ist allgemein besser als ein anderer.Geräte wie LM2596 und MP1584 priorisieren eine effiziente Leistungsumwandlung, während AMS1117 und LP5907 sich auf lineare Regelung mit unterschiedlichen Stärken konzentrieren.Die beste Wahl hängt von den aktuellen Anforderungen, dem Spannungsabfall, den Effizienzzielen und der Geräuschempfindlichkeit ab.

Fazit

DC/DC-Wandler und LDO-Regler sind für unterschiedliche Leistungsanforderungen konzipiert und bieten jeweils einzigartige Vorteile.DC/DC-Wandler werden häufig für Anwendungen mit höherem Strom und effizienter Spannungsumwandlung bevorzugt, während LDO-Regler üblicherweise für rauscharme und empfindliche Schaltkreise verwendet werden.In vielen praktischen Systemen werden beide Technologien kombiniert, um ein Gleichgewicht zwischen Effizienz und Stromqualität zu erreichen.Um die richtige Lösung auszuwählen, müssen Spannungsdifferenz, Strombedarf, thermische Leistung und Schaltkreisempfindlichkeit gemeinsam berücksichtigt werden.Ein gut geplantes Energiedesign verbessert die Effizienz, Zuverlässigkeit und das Gesamtverhalten des Systems.
