Umfassende Anleitung für DS1302 RTC
2024-11-09 5508

Der DS1302-Chip integriert nahtlos ein Echtzeit-Uhr-/Kalendersystem und 31 Bytes statischer Widder, die die Geheimnisse der Zeitmessung anmutig auspacken.Es bietet ein Mittel, um mit der Verwendung einer vereinfachten seriellen Schnittstelle effektiv mit Mikroprozessoren zu kommunizieren.In diesem Dokument geht es tief in die Architektur des Chips und entdeckt die komplizierten Arbeiten und den Tanz der Elektronen in seinen Schaltungen.Es erweckt die Neugier derjenigen, die von der Eleganz des technologischen Designs fasziniert sind.

Katalog

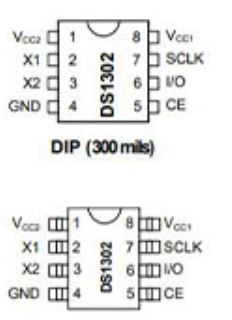

DS1302 -Pin -Verbindungen Übersicht

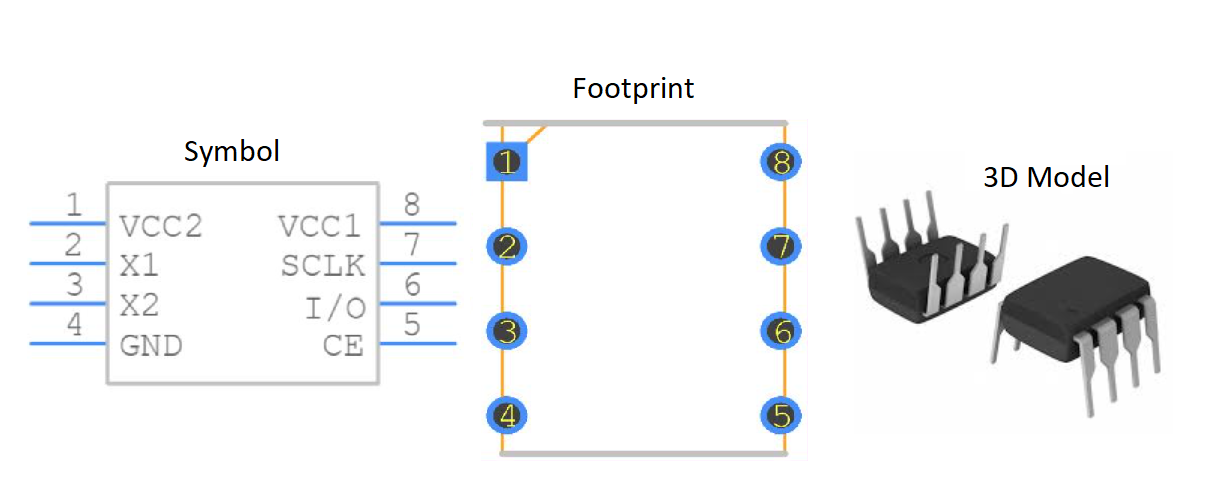

CAD -Modell von DS1302

Überblick über DS1302

Der DS1302 Kombiniert eine Echtzeituhr/einen Kalender mit 31 Bytes statischer RAM, die für Szenarien mit geringer Leistung gefertigt wurden.Es liefert sorgfältige Zeitmessungsinformationen für Sekunden, Minuten, Stunden, Tage, Daten, Monate und Jahre mit mühelos abgeschlossenen Anpassungen des Schaltjahres.Dieses System ermöglicht sowohl 24-Stunden- als auch 12-Stunden-Zeitformate mit einem AM/PM-Indikator, um die Benutzerpräferenzen der digitalen Zeitanzeigenormen zu bedienen.Die serielle Kommunikationsschnittstelle erleichtert die Konnektivität mit verschiedenen Mikroprozessoren und verkörpert die Anpassungsfähigkeit im Systemdesign.

Merkmale von DS1302

Integrierte Zeitmessung und Datenbearbeitung

Der DS1302 erweist sich als eine umfassende Option für Zeitsicherungsaufgaben und umfasst alle Vorgänge und bietet gleichzeitig temporäre Datenspeicher innerhalb seines RAM.Die Zeitmessung wird über eine optimierte serielle Grenzfläche mit drei Draht effizient ausgeführt, wodurch eine reibungslose Kommunikation mit Mikrocontrollern ermöglicht wird.Dieses Setup berücksichtigt verschiedene Datenübertragungsmethoden wie Einzelbyte- und Burst-Modus, wodurch Flexibilität in komplizierte Systeme injiziert wird.

Effizienter Energieverbrauch

Ein bemerkenswertes Merkmal des DS1302 ist seine vorsichtige Leistung, die innerhalb eines Spannungsbereichs von 2,0 V und 5,5 V funktioniert.Beim Betrieb bei 2,0 V verwendet es nur 300NA, wodurch sich selbst als gut geeignete Wahl für Anwendungen mit geringem Stromverbrauch wie batteriebetriebene Geräte darstellt.Dieses Maß an Energieeffizienz senkt die Häufigkeit von Batteriewechseln und verlängert die Lebensdauer der Ausrüstung - ein vorteilhafter Faktor für die Verwaltung von Remote -Setups, die Zuverlässigkeit und weniger Unterbrechungen anstreben.

Raumökonomisches Design

Der kompakte 8-polige DS1302-Dip des DS1302 und so stellen Pakete sicher, dass es einen minimalen Platz einnimmt, ein attraktives Merkmal bei der Gestaltung von Geräten, in denen jeder Raum von unschätzbarem Wert ist.Die Vielseitigkeit des Formfaktors zeigt sich in seiner Beschäftigung in verschiedenen Sektoren, von der Unterhaltungselektronik bis hin zu Industriemaschinen.Darüber hinaus erleichtert sein kleines Paket die Einbeziehung des Chips in vorhandene Schaltungsdesigns und erleichtert es uns, ältere Systeme ohne Probleme zu verbessern.

Breiter Betriebstemperaturbereich

Die Fähigkeit des DS1302, innerhalb eines industriellen Temperaturbereichs zuverlässig zu funktionieren, erweitert seine Anwendbarkeit und ermöglicht es ihm, unter anspruchsvollen Umweltbedingungen zu gedeihen.Dieses Merkmal macht es zu einer zuverlässigen Wahl für Geräte, die bei extremen Temperaturen stetig abschneiden müssen, wie z. B. solche in Außenumgebungen und Automobilanwendungen.Die robuste Temperaturtoleranz ist ein Beweis für ihre unerschütterliche Zuverlässigkeit, ein Merkmal, das in den Missionsszenarien hoch angesehen wird.

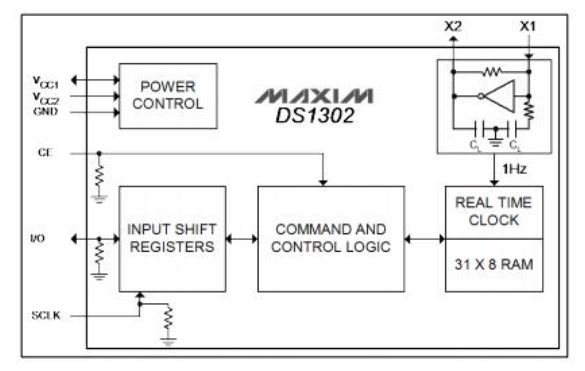

DS1302 Funktionalblockdiagramm

Technische Spezifikationen

Maxim Integrated bietet ein breites Spezifikationsspektrum für den DS1302+und dient als umfassende Leitfaden, um seine Fähigkeiten zu erfassen und sie nahtlos in verschiedene Anwendungen zu integrieren.Der DS1302+ Excels in präzise Zeitfunktionalität, ein Aspekt für Systeme, die sich für die Aufrechterhaltung sorgfältiger Zeitmessung und effizientes Datenmanagement bewahren möchten.Die folgende Tabelle sind die technischen Spezifikationen, Attribute und Parameter der Maxim integrierten DS1302+.

Betriebskreis von DS1302

Das DS1302-Echtzeit-Taktmodul verbindet sich mit Mikroprozessoren über eine synchrone serielle Kommunikationsschnittstelle, die nur drei Verbindungen erforderlich ist: Chip Enable (CE), Eingang/Ausgang (E/A) und serieller Uhr (SCLK).Dieser optimierte Verkabelungsrahmen wird für seine Einfachheit und Zuverlässigkeit geschätzt, was den Wunsch nach Eleganz im Design widerspiegelt.Die Datenübertragung zum und von der Uhr/zum RAM kann entweder jeweils ein Byte oder in Bursts von bis zu 31 Bytes auftreten.Das Design ermöglicht den Betrieb mit extrem geringem Strom, bei der Aufbewahrung von Daten und Taktinformationen auf weniger als 1 µW.Der typische Betriebskreis ist unten angezeigt.

Alternativen für DS1302

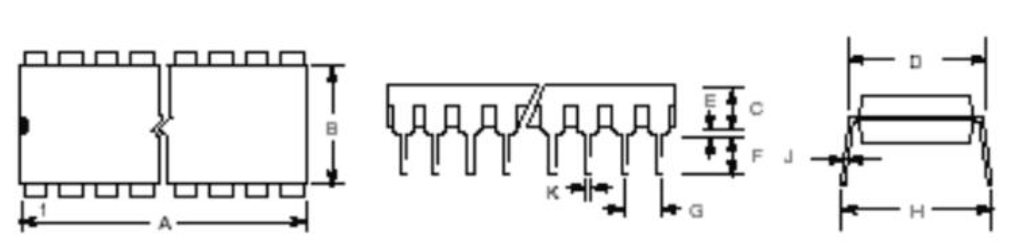

Abmessungen von DS1302

Hersteller von DS1302

Maxim Integrated leitet die technologische Landschaft mit bahnbrechenden Fortschritten in Bezug auf die Synchronisation, Energieeffizienz und Datenzuverlässigkeit und konzentriert sich auf Zeitmessung, Energieverwaltung und Kommunikationstechnologien.Diese Bereiche fördern nahtlose elektronische Wechselwirkungen und optimieren den Energieverbrauch, um einen zuverlässigen Informationsaustausch zu gewährleisten.Das Unternehmen treibt Creative Engineering an, indem er leistungsstarke Tools und Ressourcen anbietet, die komplizierte Designherausforderungen lindern und es uns ermöglichen, sich mit Sicherheit und Präzision zu entwickeln.

Vergleichbare Teile

Datenblatt PDF

DS1302 Datenblätter

DS1302+ Datenblätter

DS1302N -Datenblätter

DS1307N+ Datenblätter

DS1337+ Datenblätter

DS1672-2+ Datenblätter
